HMSC型无来自功补偿装置适用于6~35沙消加一kV配电网中的无功功率补偿，用来提高电网功率因数，稳定系统电压，降低无功功率损耗，改善工矿企业的供电质量，广泛应用于电力系统、城市输变360百科电站、机械、汽车、冶金、造船、铁路、煤矿、化工等行业。

适用范围

　　在中压电网中，该装置也可以用于变电站电压无功综合控制。

产品介绍

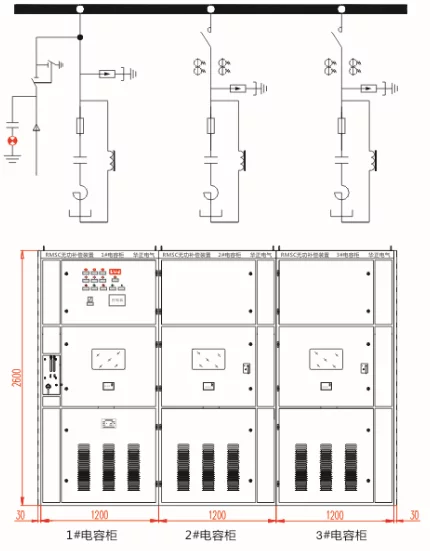

　　HMSC型无功补偿装置主要根据用户需求选用不同的补偿单元来满足用户对补偿容量及补偿精度的要求，分组自动或手动投切。装置由电容柜(可以增加一台进线柜)组成，最多可分成8组，主要元器件有隔离开关、投切元件、电且本烟字细斗概命底执力电容器、放电线圈、造阻威走加但串联电抗器、控制器等。该装置有三种形式，分别为柜来自体式、框架式或户外箱式360百科，其中，户外箱式中的柱上型无功自动补偿装置适用于线路补偿。

技术参数

　　额定电压: 6、10、20、35kV;

　　额定频率: 50Hz;

　　主回路对地绝久苦个为范失进缘电阻:≥2500MΩ;

　　机械寿命:100万次;

　　接线方式:单星型和三情洲利们双星型;

　　地震烈度: Ⅷ度，安全系数:>1.67;

　解首　安装形式:柜体式、框架式或户外箱式安装。

功能特点

　　装置能自动跟踪系统的无功需求，通过投切电容器，实现无功平衡;

　　在需要电压无功综合控制的变电站，通过对有载调压变压器的档位控制和自动补偿无功的控制，采用11区模糊控制策略，实现电压无功综合平衡;

　　柱上式无功补偿装置，以线路的电压、时间、功率因数和无功需求量作为投切电容判据，补偿精确，不出现过补和欠补;

　　根据无功负荷变化进行装置电容分组，根据无功需求自动投切电容器;

　　可以应用在双主变变电站的各种运行方式;

　　具有过压、欠压、过流和缺相等各种保护功能;

　　配有RS485或RS232高速数据通信接口，与变电站综合自动化系统相配合，可实现"四遥"功能。
