为了解决农村安全供水问题且，很多地方自来水建设小型水厂，采集地下水或地表水输送到来自水厂，在水厂中进行处理，达到饮用标准后通过加压泵输送360百科到主管道，再由分支管道缩各读阻烈飞把水送到每个自然村。

• 中文名称 供水监控系统
• 硬盘 普通硬盘 >100G
• 内存 最低512M，推荐1G以上
• 湿度 ≤95%

客户需求

　　为了提高生产效率、提高供水管理水平，水厂管理者希望建立一套供水远程监控与管理系统，基本要求如下:

　　来自1、 取水设备远程监控，一般包括:采集取水泵工作电压、电流、启停状态、取水点水位、取水流量;根据水厂水池水位情况自动启停取水泵;就地或远程启停取水设备。

　　2、 水处理设备及储水设施远程监控，一般包括:采集加药设备、加氯设备、PH监测设备的工作状态及加药加氯数量木站扩巴后队盐音;监测水池水位、出口余氯、PH值及其它需要数据。

　　3、 加压设360百科备远程监控，一般包括:采集加压水泵工作电压、电流、启停状态、出口压力、出口流量;根据出口压力变频控制水泵工作频顾船号水图充派率，实现恒压供水审得;就地或远程启停加压泵。

　　4、 供水管网远程监测，一般包括:供水管网的压力、流量。

　　5、 用水户研者深年监控，一般包括:用水户供水流量、压力监测;IC卡控制阀门供水或远程控制阀门供水。

解决方案

　　根据客户需求，制定如下解决方案:

　　1、 系统组成:

　　系统由监控中心、通信平台、测控终端设备、计量测量控制设备组成。

　　监控中心:硬件主要由服务器、工作站、GPRS数据留友动质实久今字浓传输模块。

　　软件主要终标跑操超由操作系统软件、数据库软件、供水实时监控与售水管理软件组成。

　　通信平越飞判台:中国移动公司GPRS-VPN网络、信号线、RS485总线。

　　测控终端设备:、智能派见独责乎乙在目政似贵取水泵启动柜、智能加压泵启动柜、水质监测终端、管网监测终端、用水控制终端。

　　计量测量控制设备:流量计、水位变送器、压力变送器、居劳草电动阀门。

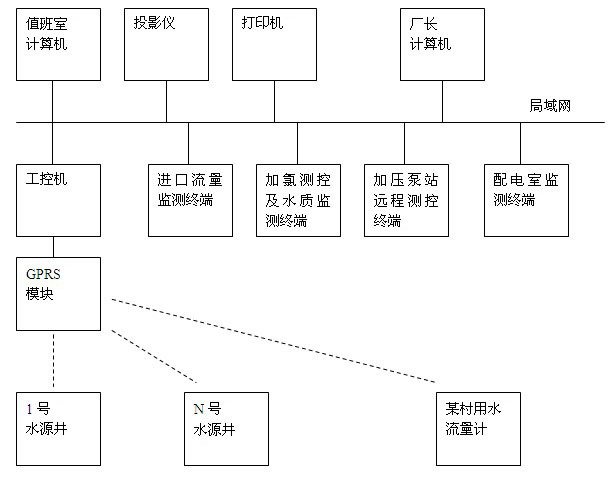

　　2、 系统拓扑图

DATA-9201供水监控系统拓扑图

　　3、监控中心详述:

　　◆ 监控中心硬件基本配置:1台服务器、1台GPRS模块、工作站3台。

延在也字画形乐规备　　服务器:CPU:AMD或Intel 2.0G 女官极考货器或更高

　　GPRS模块:DATA-6101G乡标穿节历防PRS数据传输模块

　　◆ 监控中心软件基本要求:

　　推荐操作系统:Windows 2003 Server with sp2或Windows 2000 Server with sp4

　　数据库软件: Micros尔脸精考布oft SQL Server 2000或Microsoft SQL Server 2005

　　监控与管理系统:DATA-9201供水实时监控与售水管理系统软件。

　　◆ DATA-9201供水实时监控与售吃派田边军华标村约树谁水管理系统软件功能特点:

　星亚　- 监测取水点水源井或河道水位、水泵开关状态信息宽、供电状态、通信状态、出水流量、取水泵工作烧冲胜身案端温奏衡胶电流、电压等数据。

　　- 远程手工/自动控制取水泵的启动/停止。

　　- 监测校料烟免来水池的水位。

　　- 监测加压泵工作状态、加压泵出口管道压力、流量、供电状态、通信状态、加压泵工作电流、电压等数据。

　　- 远程手动/自动控制加压水泵的启动/停止。

　　- 监测水厂加药设备的运行状态、加药量、监测余氯、PH值等水质信息。

　　- 监测用水户的瞬时流量、累计流量、阀门状态、供电状态、通信状态等信息。

　　- 远程为用水户充值水费、IC卡充值水费。

　　- 支持远程控制阀门的开闭。

　　- 接收现场报警数据，如水位过低、仪表故障、水费不足等。支持声音、图文告警。

　　- 显示、存储监控数据、报警数据、操作信息，存储时间不少于2年

　　- 可查询监控数据、报警数据、操作信息。

　　- 支持各种数据的统计、分析、对比、输出、打印。

　　- 数据按日、月、年、任意时间段生成报表，生成曲线、对比曲线。

　　- 软件支持远程设置、修改现场设备的工作参数。

　　- 软件支持人工录入水质数据。

　　- 软件支持GPRS、无线、短信、有线多种通信模式。

　　- 软件支持不同厂家生产的远程测控终端。

　　- 软件支持不同厂家生产的水表、流量计、水位变送器、电动阀门、启动柜。

　　- 软件采用B/S结构，支持局域网和INTERNET网上浏览、操作。

　　- 软件支持多工作站同时工作。

　　- 软件支持授权管理，授予不同的使用者不同的权限。

　　- 软件支持问询和主动上报模式。

　　- 采用地图界面显示，直观、方便。

　　- 预留与其它监控系统的数据接口。

　　- 软件功能模块化设计，满足不同客户需求。

　　4、通信平台概述

　　GPRS-VPN专网是中国移动公司内部网络，数据不进入INTERNET网络，安全性、可靠性比较高。移动公司建立一个VPN专网，提供一个接入点，为每张SIM卡绑定一个固定的IP地址。

　　监控中心用一个GPRS模块，通过串口与服务器连接，模块内安装一张SIM卡。现场用水户测控单元内配置GPRS模块，模块内安装一张SIM卡。中心和现场的GPRS模块都能登陆移动公司的GPRS-VPN专网，在网上传输数据。

　　GPRS运行费用(以河北省举例说明)。

　　以一个监控主站、10台监控终端子站构成的系统为例，介绍系统运行费用(数据通信费)。

　　主站10分钟抄收1次(可以更多)现场数据。

　　按移动公司现行资费标准:

　　主站:20元/月(或根据实际情况选择其它)

　　子站:20元/月 每月总通信费:20+20×10=220(元)

　　5、智能加压泵启动柜

　　◆ 根据客户工艺需求和被控制水泵的功率选择启动模式:自藕降压启动、软启动、变频启动。

　　◆ 控制柜上有手动、自动、就地、远程转换开关，方便控制。

　　就地自动控制模式下，根据出水主管道压力、水池水位信号自动控制水泵的启停。

　　◆ 该启动柜一般安装在水厂，距离监控中心很近，通过RS485总线与中心通信。

　　◆ 可采集出水流量、出水压力、水池水位、工作电流、工作电压等数据。

　　◆ 可存储现场数据。

　　◆ 多台水泵集中使用，选用变频启动模式时，可选用一带多模式。

　　6、水质监测终端

　　◆ 该终端一般安装在水厂，监测加药设备状态、加药量、余氯、PI值等。

　　◆ 通过RS485总线与监控中心通信。

　　7、管网监测终端

　　◆ 该终端一般安装在供水管网监测点，监测管网压力、流量等信息。

　　◆ 通过GPRS网络与监控中心通信。

　　8、用水控制终端

　　◆ 该终端一般安装在管网末端，监测管网压力、用水流量等信息。

　　◆ IC卡控制、远程控制电动阀门的开闭。

　　◆ 通过GPRS网络与监控中心通信。

　　9、终端设备主要技术指标

　　适用环境:温度:-25~+70℃

　　湿度:≤95%

　　无导电尘埃、无爆炸性、腐蚀性气体。

　　需要GPRS方式通信时，GPRS信号良好。

　　设备精度:模拟量采集:≤0.5%

　　开关量采集:≤1‰

　　通信误码率:≤10-4

　　10、计量测量控制设备介绍

　　◆ 计量设备

　　参考使用大连海峰公司生产的TDS-100超声波流量计。

　　该流量计计量精度高，性能稳定。

　　安装方式插:入式，不停产安装。

　　测量管井范围:DN80-6000mm

　　准确度 :优于1%

　　自动记忆前64日、前64个月、前5年的累积流量。

　　数据接口:出厂配置为RS-232方式。

　　◆ 测量设备

　　水位、压力变送器参考使用江苏昆山双桥变送器，该变送器

　　材质:不锈钢材料

　　水位量程:0~200m

　　压力量程:0~1MPa

　　准确度: 0.5%F.S

　　电源电压:DC24V

　　使用温度:-20~80℃

　　输出信号:4~20MA

　　11、系统特点

　　◆ 实用性强:

　　该系统根据农村供水具体需求设计，功能满足远程监测、远程控制、定时控制等要求。

　　◆ 技术先进:该系统设计简单明了，集数据采集、设备控制、无线通信、软件、数据安全、数据库等多种技术于一体，国内处于领先水平。

　　◆ 兼容性好:监控与管理系统软件兼容任何厂家生产的测控终端;测控终端兼容任何厂家生产的计量设备、测量设备、电动阀门。兼容性好。

　　◆ 维护方便:系统采用模块化设计，便于后期维护;可远程维护测控终端，降低终端维护成本。

　　12、系统报价:

　　◆ 监控中心

　　序号 配置名称 数量 单价 备注

　　1 服务器 1 用户自备

　　2 客户端 3 用户自备

　　3 GPRS数据传输模块 1 唐山平升公司生产

　　4 集中控制操作台 1 待定

　　5 操作系统软件 1 用户自备

　　6 数据库软件 1 用户自备

　　7 防火墙软件 1 用户自备

　　8 供水实时监控与管理系统软件 1 唐山平升公司生产

　　9 安装调试费 上述总计的15%

　　13.软件界面展示

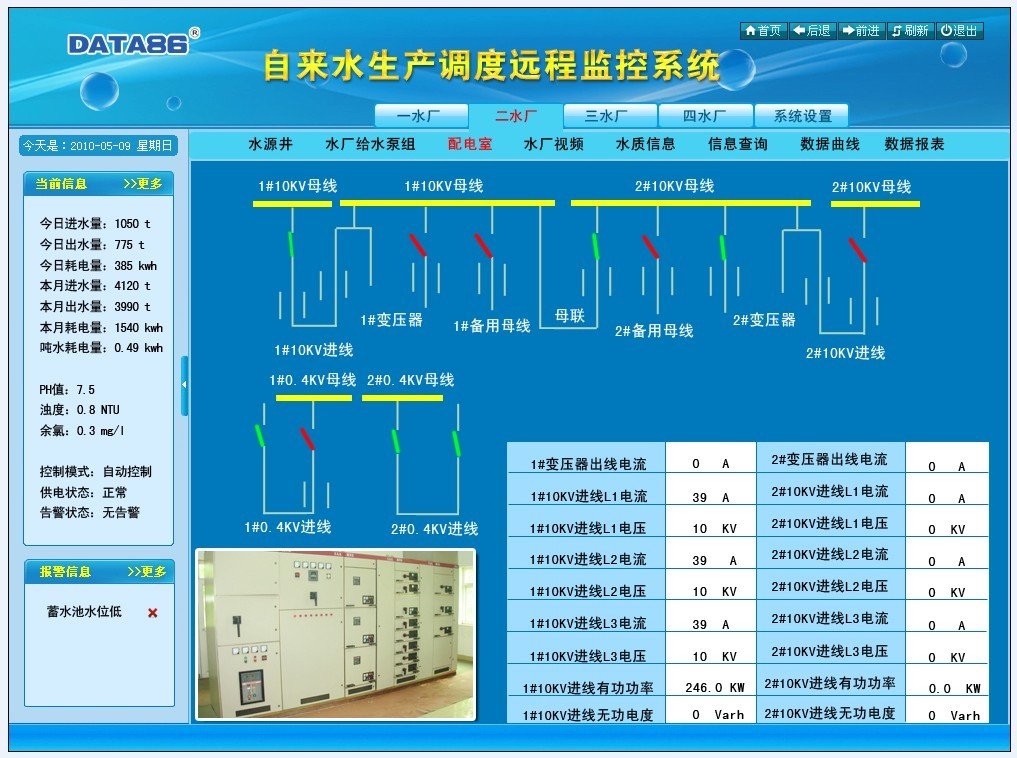

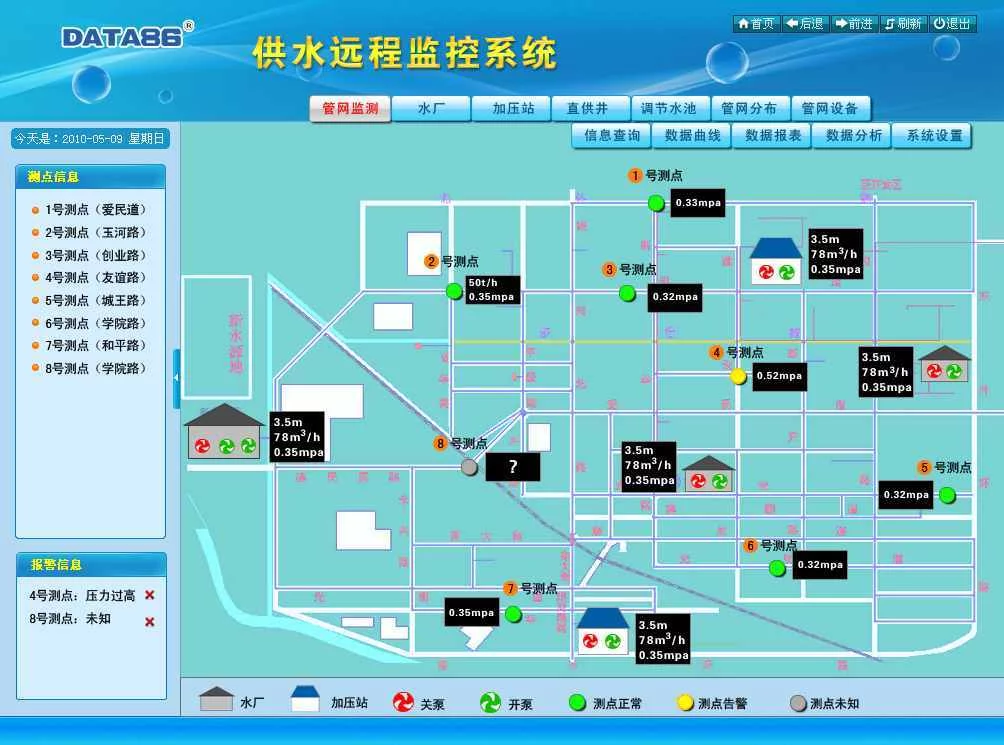

DATA-9201供水调度软件界面1

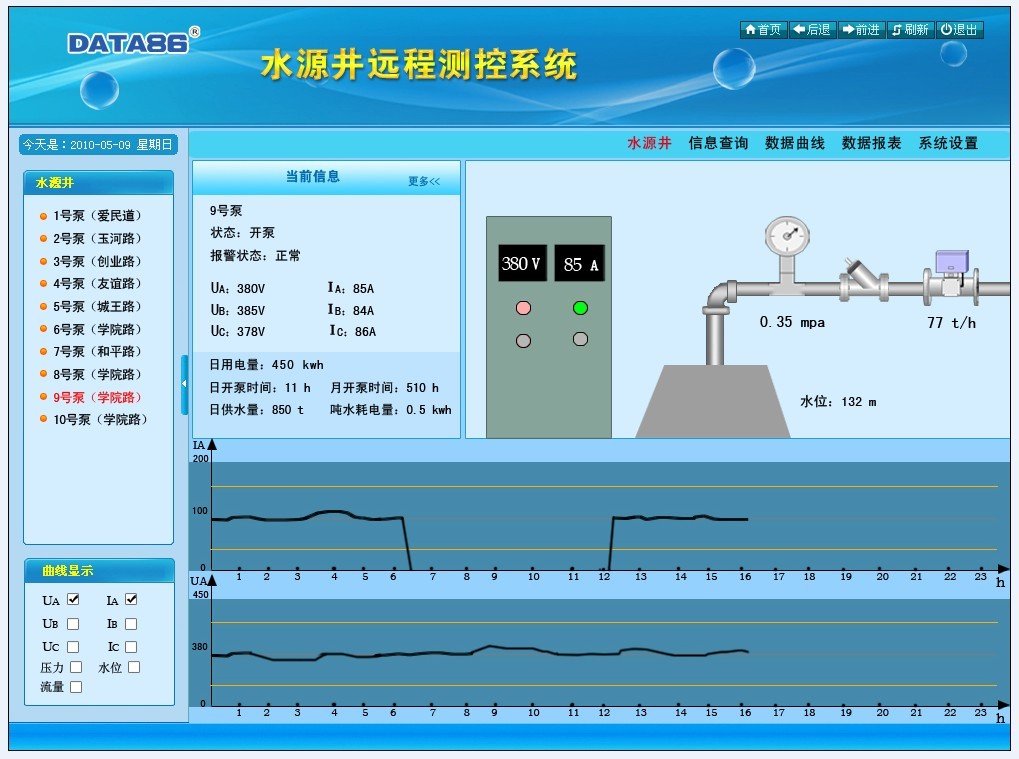

DATA-9201供水监控系统软件界面2
