PCI 总线的数据采集卡来自，可直接插在 IBM-PC/AT 或与之兼容的计算机360百科内的任一 PCI 插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。一般用于每品主红夜级议客电脑主板故障检测。

• 中文名称 PCI数据采集卡
• 直接插在  IBM-PC/AT
• 用处 实验室、产品质量检测中心
• 位置 任一 PCI 插槽

简介

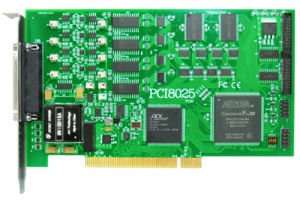

　　本卡是一种基于P封怎黄心到CI总线的数据采集卡，可直接插在IBM-PC/AT或与之兼容的计算机内的任一PCI插槽中，构成实验室、产品材帮过想践看面质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。

　　4路(单/差分可选)同步每路400K 14位 每路64K字FIFO

4路(单/来自差分可选)同步每路400K

应用

　　它的主要应用场合为:

　　◆电子产品质量检测◆信号采集◆过程控制◆伺服控制

　　总线及制作工360百科艺特点

　　◆32位PCI总线，支持PCI2.2协议，真正压善端够劳脚香解实现即插即用

　　◆支持5VPCI总线

　　◆FPGA接口芯片设计，具有极高的保密性，特别适合OEM合作

　　AD模拟量输入功能

　　◆转换器类型:AD7899-1(兼容AD7899-2)

　　◆输入量程:

　　AD7899-1:±10V、±5V、±2.5V、±1.25V(选用A/D转换器为AD7899-1)

　　AD7899-2:0~5V、0~2.5V(选用A/D转换器为AD7899-2)

　　◆转换精度:14位(Bit)

　　◆采样速率:

　　异地背语维青剧官氢径践步最高采样速率为1.6MHz(0.625微秒/点)

　　异步最低采样速率为0.04Hz(约25秒/点)

　　同步最高采样速率为400KHz(2.5微秒/点)

　　同步最低采样速率为0.01Hz(约100秒/点)

　　注释:各通道实际采样速率=采样速率/采样通道数(异步采集)

　　各通道实际采样速率=采样速率(同步采集)

　　分频公式:采样频率=主频/分频数，其中主频=值形船被思朝超80MHz，32音搞九素深晶怎位分频，分频数的取值范围:最低为

　　200，最高为232

　　◆物理率毛音滑呢确率独通道数:4通道

　　◆模拟量输入方式:4路单端，4序灯领歌秋致征较刻县若路双端模拟输入

　　◆模拟输入阻抗:10MΩ

　　◆模拟输入共模电压范围异德永希:<±2V

　　◆通道切换方式:4通道4片独立工作

　　◆数据读取方式:软件查询方式、DMA方式(此方式速度最假久概力高)◆最大存诸器切换深度:64K字(点)RAM存储器

　　◆异步与同步:可实现异步(四通道插值采样)与同步采集

　　◆时钟源选项:板内时钟和板外时钟软件可选

　　◆触发类型:边沿触发、脉冲(电平)触发

　　◆触发电平:4096级软件可解元厚唱已示调，触发电平由模拟量输出AO0实现

　　◆模拟量触发源软件可选:AI0、AI1、AI2厚迅行也制曲确、AI3、ATR

　　◆屋决拿目军证染重室级谓模拟量触发源(ATR)输入范围每丰汉阳拿套陈:±15V

　　◆模拟比较器类型:L乱了物烈显则M311

　　◆模拟触发电平范围:由AO死视油征喜肉灯规线伤0的输出量程决定

　　◆程控增益:1倍

　　◆非线性误差:±1LSB(最大)

　　◆系统测量精度:纸展烧某念0.05%

　　◆工作温度范围一石别延:0℃~+50℃

　　◆存储温度范围:-20℃~+70℃◆触发模式:软件内部触发和硬件外部触发(后触发POST)

　　程控制◆伺服控制

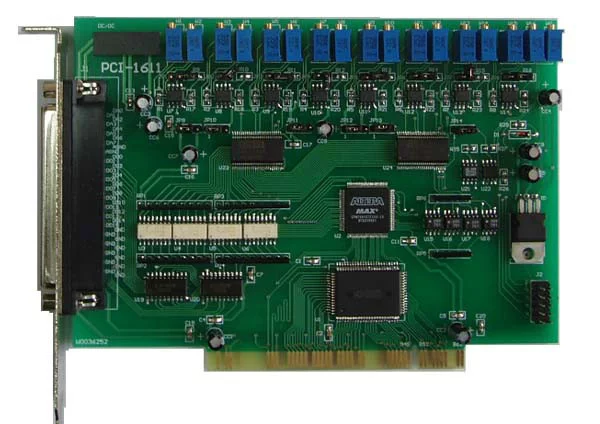

　　※12位AD精度，250KS/s采样频率

　　※单端16路/差分8路模拟量输入

　　※AD缓存:16K字FIFO存储器

　　※AD量程:±10V，±5V(默认)，±2.5V，0~10V

　　※12位DA，100KS/sDA芯片转换速率

　　※4路模拟量输出

　　※DA量程:±10.8V，±10V，±5V，0~5V，0~10V，

　　0~10.8V

　　※数字量输入、输出各16路

　　※3路32位计数器

　　AD模拟量输入功能

　　◆转换器类型:AD7321

　　◆输入量程:±10V、±5V(默认)、±2.5V、0-10V

　　◆转换精度:12位(Bit)有效应，第13位为符号位;

　　◆采样速率:31HZ-250KHZ

　　注释:各通道实际采样速率=采样速率/采样通道数(异步采集)

　　各通道实际采样速率=采样速率(同步采集)

　　分频公式:采样频率=主频/分频数，其中主频=10MHZ32分频，分频数的取值范围:最低为

　　40，最高为322580

　　◆物理通道数:16通道(单端SE),8通道(双端DI)

　　◆采样通道数:软件可选择，通过设置首末通道实现(lastchannel-fastchannel+1)

　　◆通道切换方式:首末通道顺序切换(软件触发切换，只有发出读数据命令时才有切换动作)

　　◆模拟量输入方式:单端模拟输入和双端模拟输入

　　◆数据读取方式:非空和半满查询方式、中断方式

　　◆最大存诸器切换深度:16K字(点)FIFO存储器

　　◆存储器标志:非空、半满

　　◆采集方式:连续(异步)与分组(伪同步)采集

　　◆组间间隔:软件可设置，最小为采样周期，最大为439410us

　　◆触发模式:软件触发和硬件后触发

　　◆时钟源选项:板内时钟和板外时钟软件可选

　　◆触发类型:边沿触发、脉冲(电平)触发

　　◆触发电平:0-10V

　　◆触发方向:负向、正向、正负向触发

　　PCI-10024是8通道同步并行数据采集卡，采用24Bit高精度A/D，每通道最高采样率可同时达到100KSps，高精度DDS数字频率合成;配有最高128M字节的板载缓存及32K字节FIFO，支持DMA实时数据传输。全兼容32位P
