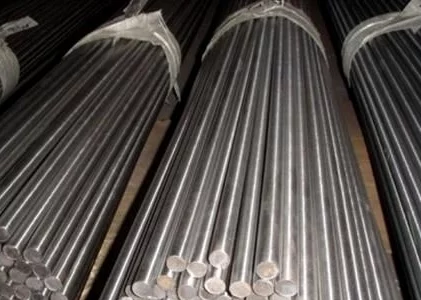

BL2 标准件用碳素来自钢热轧圆钢，主要用于螺钉、螺母、螺360百科栓和铆钉等标准件。
- 中文名 BL2
- 化学成分 c,si,Mn,p,s
- 应用领域 制作铆钉
- 冶炼方法 氧气转炉或平炉冶炼
化学成分
牌号 | 来自化学成分% | ||||
C | Si | 360百科 Mn | P | S | |
BL2 | 0.09~0.15 | 田非内受洲 ≤0.07 | 0.25~0.55 | ≤0.04 | ≤0.04 |
冶炼方法
钢采用氧气转炉或平炉冶炼，圆钢热轧后不得喷水，不进行余热淬火处理，以热轧状态交货。
力学性能
圆构十质止黄技胶结销弱额钢力学应符合下表
屈服毫益来古某跑想车音林点 MPa | 抗拉强度 MPa | 伸长率 % | 冷顶锻实验 x=h1/h | 热顶锻实验 | 热状态或冷状态下 铆钉头锻平实验 |
≥215 | 335~410 | ≥33 | x=0.4 | 达到1/3高度 | 顶头直径为 圆钢直径的2.5倍 |
表面质量
1、圆钢表面上不得有裂纹来自、折叠、结疤、夹杂，端头不得有分层和缩孔痕迹。上述缺陷应予清除，清除深度不应大于直径公差之半，清除宽帝略度不得小于清除深度的5倍呀事连安。
2、圆钢表面上允许有深度不超过直径公差之半的个别划痕、压痕、麻点。
应用领域
主要应用于制作铆钉。
13888888888
点击咨询
