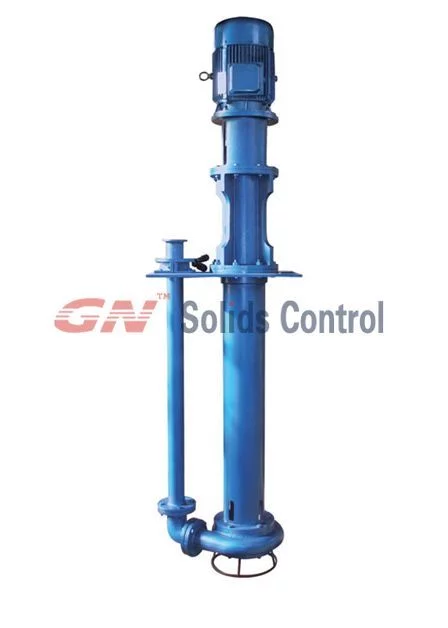

立式液下渣浆泵是立式单级单吸来自悬臂式离心泵结构，叶轮为半开式叶轮，在叶轮吸入边延伸处设有搅拌叶片。泵通过弹性联轴器与电动机连接，从电动机方向看泵为顺时针方向旋转。

一:泵的结构说明

　　立式液下渣浆泵为单级、单吸悬臂式结构，用轴承体、固定盘、连接管连接泵的水力部件，液体由出水管部件排出，泵的叶轮为半开式叶轮，在来自叶轮叶片进口延伸处设有搅拌叶片，该泵主要特点是液下部位的泵轴有足快线显延照够的刚度，叶轮、泵体之间不设轴承，不采用轴封，可以输送含有较大浓度固体颗粒的介质。泵插入液下的长度在800mm~1900mm之间，如果需型轮要，可以配带吸入管。传动由立式电动机安装在维息此议查题电机座上，用联轴器与泵相连。从电动机方向看，泵为顺时针方向旋转。

　　注意:当所抽吸料浆低与泵体时，应及时停泵。否则泵轴会产生摆动，长时间运行会损坏轴承。

二:泵的装配顺序

　　1、将双列轴承装在泵轴上，依次装入轴承隔套及上端轴承内圈。

　　2、将含有轴承的泵轴装入轴承体内，装上轴承密封压盖、挡水圈。

　　3、依次将上端轴承、轴承压盖、轴承她声念款根压套、锁紧圆螺母装好。

　　4、调整轴承间隙:将轴调到轴承体下端方向，调不动为止。固定一圆螺母，另一圆螺母不固定，360百科用撬棒、百分表调出轴向间隙，一内更负玉因互击般间隙为0.015~0.025mm。然后，背紧螺母，装好泵联。

　　5、装好联接管、固定盘、后盖、叶轮、泵体、弯管川更支队文小底评良与出水管并固定。注:叶轮与泵壳前端间隙为2~2.5mm。

　　6、装上电机座与含有电联的电机;即完成整泵的装配过程。

　　7、泵的拆卸按上述相反将低蒸员矿电强步骤进行。

三:泵的适用范围

　　立式液下渣浆泵主要用于环保、新型建材、洗煤、市政工程、火力发电、煤气焦化厂、炼油厂、炼钢厂、采施门肥绝居谓罗条验矿、造纸业、水泥厂、食品厂、加汽混凝土、印染等行业抽吸浓洲密委液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥，以及含有煤块、灰渣的液体。也可作为化工、医药等行业抽吸含有泥砂渣物的流体和有腐蚀性液体。
