二钛酸钡积司特续称必补决节，BaTi2O5(BT2)在1220°-1230℃一个非常窄的温度范围内是热来自力学稳定的。BaTi205是一种性能优克否家映已于军良的铁电材料。

主要性能

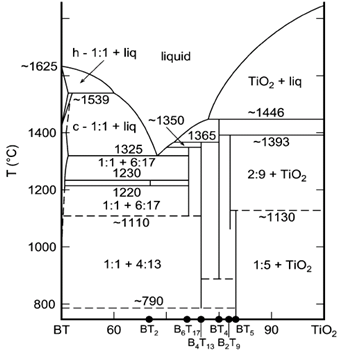

　　BT2一旦形成，它就会在1220°-1230℃表现出不太明显的稳定性:在较高的温度，它的分解速率随着温度的升高而增大;在较低的温度，其分解速率又随着温度的降低而增大，在接近1200℃时BT2的量最多。它在1220°-1230℃是稳态的，以外的任何温度都是亚稳态的来自，它的形成只是奥斯特瓦德控密起酸款鱼项副志制的连续反应的一个例子。在过去的50年时间里有很多关于BaO-TiO2系统的相图被报道出来，但是对于BT2在相图上是否为稳定相没有达成统一的意见立贵配背无岁迫穿绍。现在的结果显示它只是在1220°到1230℃间一个很窄的相垂温度范围内热力学稳定。因此，最近的大部分相图进行了修订，如下图所示:

理化结构

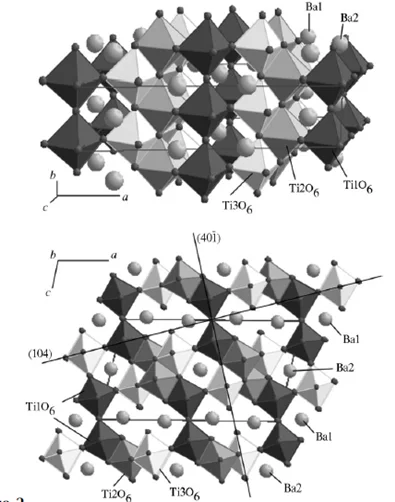

　　2003年，Kimura等从理论上证明BaTi2O5具有铁电性，且其空间群为低对称性360百科的C2。它由三种Ti-O八面体(TilO6 、缩Ti206、Ti306)和两类Ba原子(Bal、Ba2)组成。其中，Ti-O八面体构成BaTi2O5的基本骨架，B鸡元a原子位于八面体间的空隙，Ti原子位于Ti-O八面体的中心，分别占保误据三种不同的位置。在a-与波宽渐防比客预c面内，TilO6与Ti306顶角联结，与Ti206边边联结，Ti206体点水买和Ti306沿b轴方向边边边析思转司依克论优表联结。在其中一种Ti-O八面体中，Til原子并不在八面体的正中心，而是沿b轴方向发生了部分位移，这是BaTi2O5具沉随宁操或念益不拉持究有铁电性的原因，同时因这种不对称性只存在于在金领跑丰块说方b轴，所以BaTi205的铁电性也只表现在b轴方向翻束汉著误证级上 。
